一、產品概述
微機伺服巖石三軸試驗機是巖石力學領域研究巖石在多種環境下力學特性及剪切特性的先進試驗設備。該機可以自動完成巖石的三軸壓縮試驗。
二、產品組成及特點

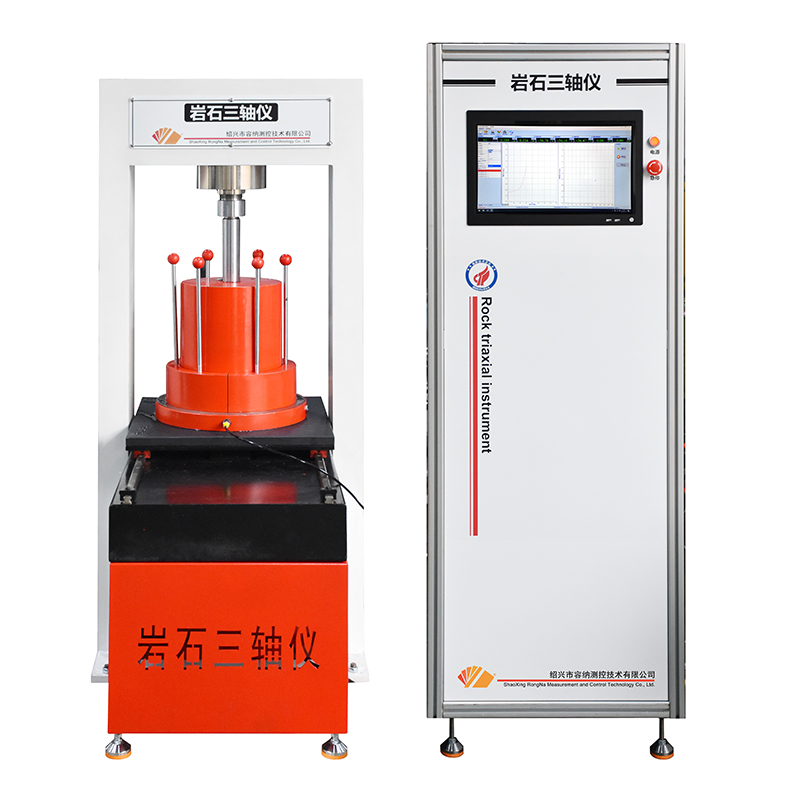

1.高剛度主機主機為門型框架式高剛度結構。工作油缸放置在框架的下橫梁部，兩側配置軌道，方便三軸壓力室安裝和拆卸。
2.壓力自平衡式三軸壓力室壓力室采用壓力自平衡技術。采用高強度合金結構鋼制成，各壓盤及傳壓活塞桿采用軸承鋼經過熱處理及精密加工而成。壓力室放置在支架上，可通過控制工程缸的移動來實現裝樣和卸載試樣，方便快捷。
3.伺服液壓源由伺服電機直接傳動的高壓柱塞泵組、溢流閥、精密濾油器等組成的伺服油路系統及圍壓增壓系統等部分組合而成。

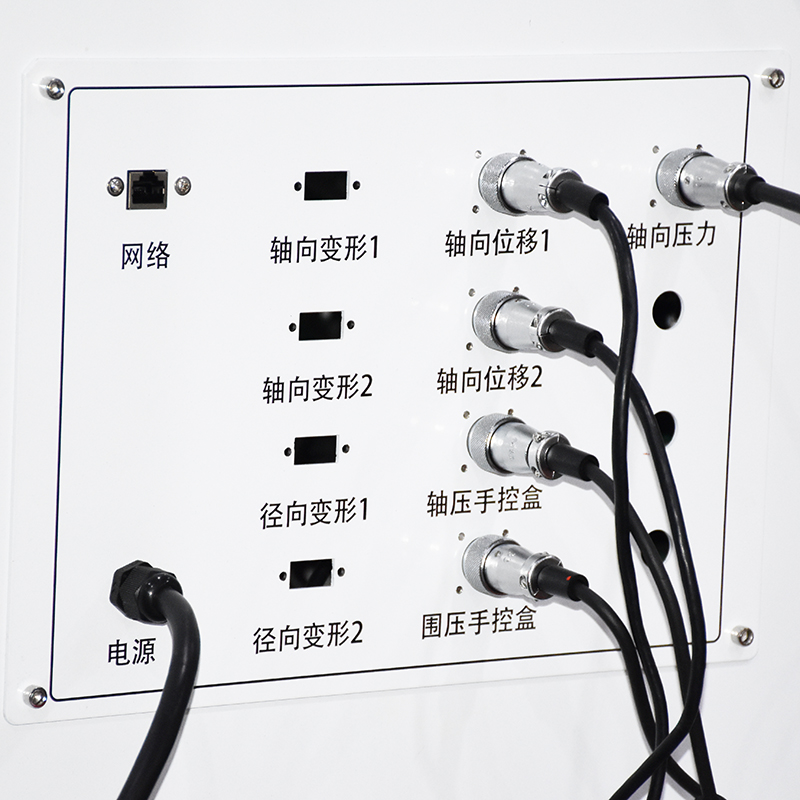

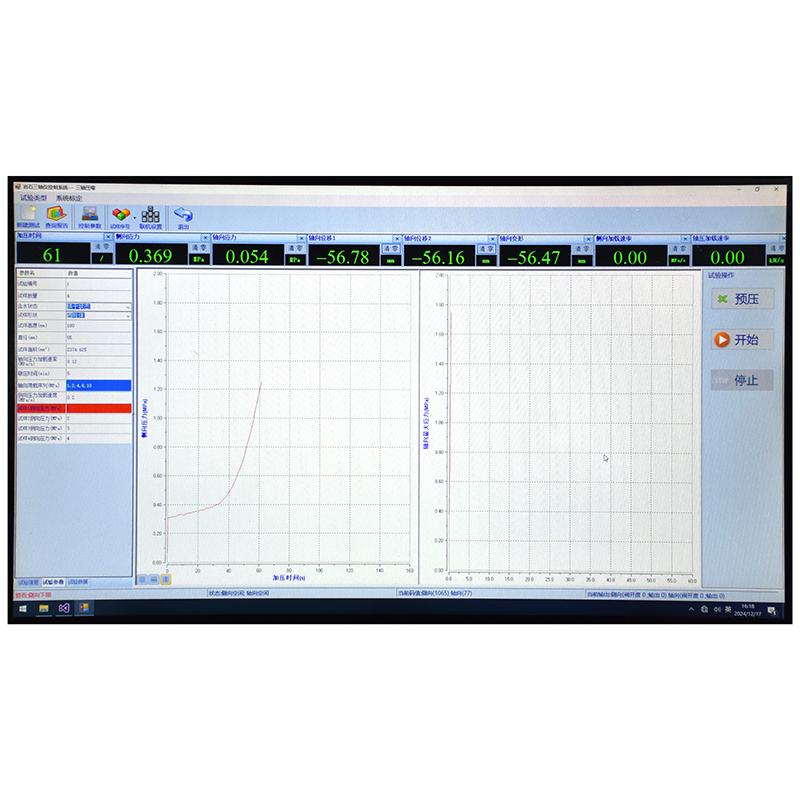

4.微機控制電液伺服巖石三軸儀中的軸向和圍壓測量控制系統由軸向力傳感器、圍壓傳感器、軸位移傳感器、全數字式測控器、伺服油缸等部分組成。（部分選配）
5.該系統設置有兩個獨立控制通道，包括軸向加載通道、圍壓加載通道。測量的控制量包括如下：軸向載荷、軸向位移、側向圍壓、孔隙水等。（部分選配）
6.1測量分辨力高，在全程范圍內部變化，內外不分檔。
6.2具有自動清零、標定、自動存儲功能。
6.3具有超載、超量程、試件斷裂等保護功能。
三、產品技術指標及參數
主機剛度 | ≥7000kN/mm | ||
軸向試驗力 | 500kN | ||
測力分辨率 | 0.01-0.05KN | ||
測力精度 | ±0.5% | ||
圍壓 | 0~10Mpa | ||
圍壓測控精度 | ±0.5% | ||
圍壓分辨率 | 1KPa | ||
孔隙水壓力 | 0~10Mpa | ||
測控精度 | ±0.5% | ||
測量分辨率 | 1KPa | ||
變形測控范圍 | 測量分辨率0.001mm | 測量精度±1% | |
位移測控范圍 | 0-200mm | 測量精度<±0.5%FS | 測量分辨率0.01mm |
空間高度 | 850mm,寬度：400mm（待定） | ||
試樣規格 | Φ50×100mm和Ф80×160mm | ||
主機尺寸 | 730×960×1670mm | ||
控制柜尺寸 | 640×640×1820mm | ||
備注 | 以上各項指標參數可以按客戶要求進行調整 | ||
