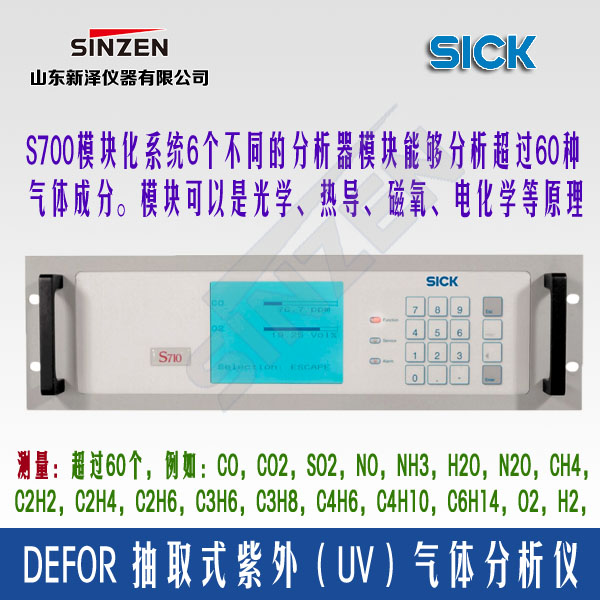

S700 模塊化氣體分析器

一、特性規格

S700模塊化系統使精準的配置應用特別容易。一個S700機箱可以同時安裝3個分析器模塊，每個模塊可以是光學、熱導、磁氧、電化學等原理，可提供緊湊的和合理成本的解決方案。全部6個不同的分析器模塊能夠分析超過60種氣體成分。

針對測量任務、安裝地點和環境條件不同，有三種機箱共有五個規格可供選擇：

·S710，S711（19“機箱）用于標準的應用

·S715用于惡劣的環境條件或防爆保護2區

·S720Ex，S721Ex用于防爆保護1區的工業應用

·S700系列單、多組分氣體分析儀，是采用可組合式模塊化的氣體分析儀，采用單或者多個模塊的組合滿足各種場合氣體分析的需要，主要包括單、多組分紅外分析模塊、熱導分析模塊、磁氧或電化學氧分析模塊，可以任何幾個模塊自由組合以滿足分析多個組分的需要，既經濟有節省了空間；該儀器自1978年進入中國銷售以來，廣泛地應用在石化、化工、電力、冶金等行業中，并得到了用戶的一致好評

·UNOR紅外單組分模塊；測量單個CO、CO2、CH4、CnHm、NO、SO2等雙原子組分

· MULTOR紅外多組分模塊；可以同時測量最多任意三個組分的CO、CO2、CH4、CnHm、NO、SO2等雙原子組分

·FINOR IFC多組分模塊；可以同時測量最多任意三個組分的CO、CO2、CH4、CnHm、NO、SO2等雙原子組分

·OXOR-P 順磁原理氧模塊；采用機械磁原理測量低量程和高量程氧濃度

·OXOR-E 電化學原理氧模塊；采用電化學原理測量低量程和高量程氧濃度

·THERMOR熱導原理模塊；利用氣體組分的熱導性來測量，主要測量H2等

·零點漂移：≤1%最小量程/周

·靈敏度漂移：≤1%/周

·噪音：≤0.5最小輸出范圍

·線性誤差：≤1%輸出范圍

·環境溫度影響：≤1%最小量程/10K

·流量影響：=1%測量信號變化÷100l/h的流量變化

·樣氣出口開放時，大氣氣壓影響：0.7%測量值變化/1%壓力變化（無大氣壓力補償）；0.1%測量值變化/1%壓力變化（有大氣壓補償）

·電壓頻率影響： ≤0.5%最小測量范圍，在規定電壓頻率范圍內

·顯示延遲時間： 流量為60l/h時，典型3秒鐘。（與氣室長度有關）

·時間常數： 1—300秒可選

·預熱時間：大約30分鐘

二、技術數據

·測量組分：超過60個，例如：CO，CO2，SO2，NO，NH3，H2O，N2O，CH4，C2H2，C2H4，C2H6，C3H6，C3H8，C4H6，C4H10，C6H14，O2，H2，等

·測量范圍：取決于應用

·測量精度：≤±1%

·測量原理：NDIR，熱導，干涉濾光片相關，磁力機械式，電化學氧傳感器

·測量氣體壓力：700—1300hPa

·測量氣體溫度：0—45℃

·符合性：CE，TUV，approved according to German clean Air Regulating,Federal，Pullution Control Act(13th,17th implementing Qrdinance），eCs，Aus。

·防爆保護：S715：II3G EEx N R P IIT6(class，Division2，Groups A，B，C andD)，S720Ex：II 2G EEx d ia II CT6

·保護類別：S710：IP20

      S715：IP65（NEMA 4x）

      S720Ex：IP65（NEMA7）

·接口：RS232

三、注釋

·UNOR—NDIR用于一個組分

·MULTOR—NDIR，最多達3個組分

·THERMOR—熱導

·FINOR--干涉濾光片相關，最多達3個組分

·OXOR-P—氧分析器（順磁原理）

·OXOR-E—氧分析器（電化學原理）
