一、設備總述

1、名稱、型號及規格

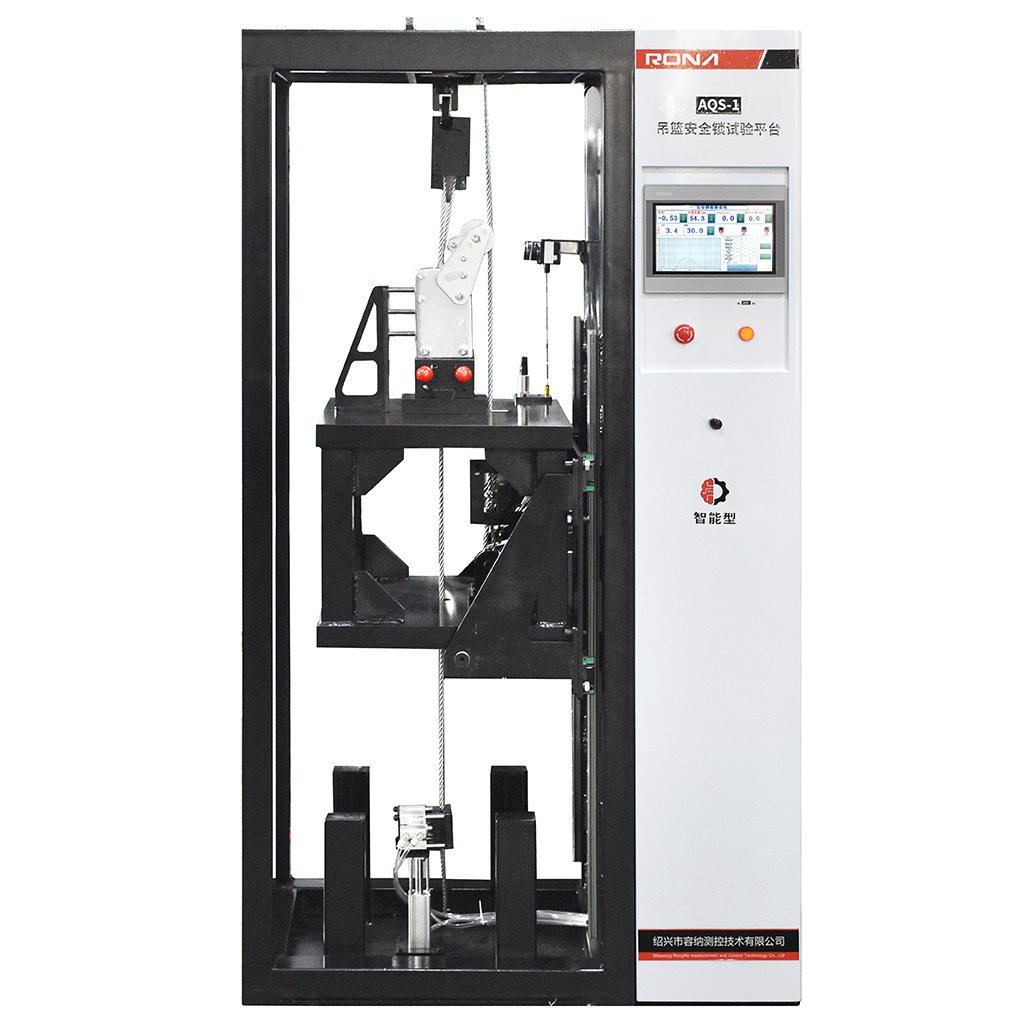

名稱：安全鎖試驗平臺

型號：AQS-1

2、執行標準

GB/T 19155-2017《高處作業吊籃》

　　3、產品概述

安全鎖試驗平臺是結合國家標準GB/T 19155-2017《高處作業吊籃》的規定和用戶要求而設計。本試驗平臺實施對高處作業吊籃安全鎖防墜落裝置進行測試、標定、評價的實驗室檢測設備。本設備采用新的角度測量機構代替角度傳感器測量，避免多個試驗試樣頻繁拆卸安裝角度傳感器的繁瑣操作，同時提高測量精度。

高處作業吊籃安全鎖時高處作業吊籃懸吊平臺的防傾斜、防墜落安全保護裝置。當工作鋼絲斷裂或懸吊平臺一段滑降而使懸吊平臺傾斜一定角度或吊籃下降速度過快時，安全鎖能夠自動快速地鎖緊安全繩，使懸吊平臺停止下滑或傾斜，從而避免引起墜落事故。

　　4、技術參數

  沖擊力量程：50KN

鎖繩角度：0-50°

鎖繩速度：0-60 m/min

鎖繩位移：0-500mm

電機功率：2KW

主機體積：1030×630×1930mm

工作電源：AC220V，50Hz，2000W

設備重量：凈重約590kg 毛重約620kg

二、技術指標

1、鎖繩速度：安全鎖開始鎖住鋼絲繩時，鋼絲繩和安全鎖之間的相對瞬時速度。

2、鎖繩角度：安全鎖自動鎖住安全鋼絲繩使懸吊平臺停止傾斜時的角度。

3、自由墜落鎖繩距離：懸吊平臺從自由墜落開始到安全鎖鎖住鋼絲繩時相對于鋼絲繩的下降距離。

4、安全鎖靜置滑移量測試：安全鎖鎖緊鋼絲繩后，施加一定載荷，測定相對滑移量。

三、主要構造

安全鎖試驗臺主要由：架體、吊籃、脫鉤裝置、提升裝置等組成

四、 檢測對象

本安全鎖實驗平臺檢測對象為擺臂式防傾斜安全鎖，其中：

鎖繩角度測量由角度測量裝置執行。

自由墜落繩距離和靜置滑移量試驗由位移編碼器執行。

自由墜落沖擊力試驗由沖擊量傳感器執行。
